Колонны 1К126-5М3

Колонна 1К126-5М3— это железобетонное изделие прямоугольного сечения, предназначенное для каркасов одноэтажных производственных зданий высотой 10,8 м без мостовых опорных кранов. Она входит в серию 1.423.1-5/88, выпуск 1, которая регламентирует технические требования к таким конструкциям.

Маркировка
Расшифровка обозначения 1К126-5М3:
1 — номер типоразмера колонны;
К — тип конструкции (колонна прямоугольного сечения);
126 — высота этажа в дециметрах;
5 — индекс несущей способности;
М3 — сокращённое обозначение марки бетона.

Основные технические параметры
• Марка изделия: 1К126-5М3.
• Длина (L): 13500 мм.
• Ширина (b) и высота (h) сечения: 600 мм × 600 мм (квадратное сечение).
• Масса: 8100 кг.
• Объём бетона: 3,2 м3.
• Класс бетона по прочности на сжатие: В22,5.
• Водонепроницаемость: W4
• Расход стали: 192 кг.
• Огнестойкость: 2,5 часа.

Конструкция и материалы
Колонна изготавливается из тяжёлого бетона класса В15. Армирование выполняется пространственными каркасами из стальной арматуры:
• продольная арматура — сталь класса A-I и A-III по ГОСТ 5781-82;
• поперечная арматура — арматурная проволока класса Вр-I по ГОСТ 6727-80.
В оголовке колонны установлены закладные изделия для крепления стропильных и подстропильных конструкций (ферм, балок). Если требуется повышенная коррозийная стойкость, все закладные изделия металлизируют. В противном случае их открытые поверхности огрунтовываются в один слой.
Для удобства подъёма в колонне предусмотрены несколько сквозных отверстий диаметром 55 мм. На боковых поверхностях есть риски координационных осей в уровнях верха фундамента и верха колонны — они помогают при монтаже.

Назначение и условия применения
Колонны 1К126-5М3 используются в одноэтажных производственных зданиях:
• возводимых в I–IV географических районах по скоростному напору ветра и весу снегового покрова согласно СНиП 2.01.07-85;
• на площадках строительства с расчётной сейсмичностью до 8 баллов включительно;
• с неагрессивной, слабо- и среднеагрессивной степенью воздействия газообразной среды;
• с подвесными кранами по ГОСТ 7890-84 грузоподъёмностью до 5 т и без них;
• отапливаемых, без ограничения расчётной зимней температуры наружного воздуха.
•
Особенности монтажа
Колонны защемляются в фундаментных блоках стаканного типа.
Для строповки при выемке из опалубки и транспортировании рекомендуется использовать инвентарные строповочные приспособления. При их отсутствии допускается применять строповочные петли из горячекатаной гладкой арматуры класса A-I.

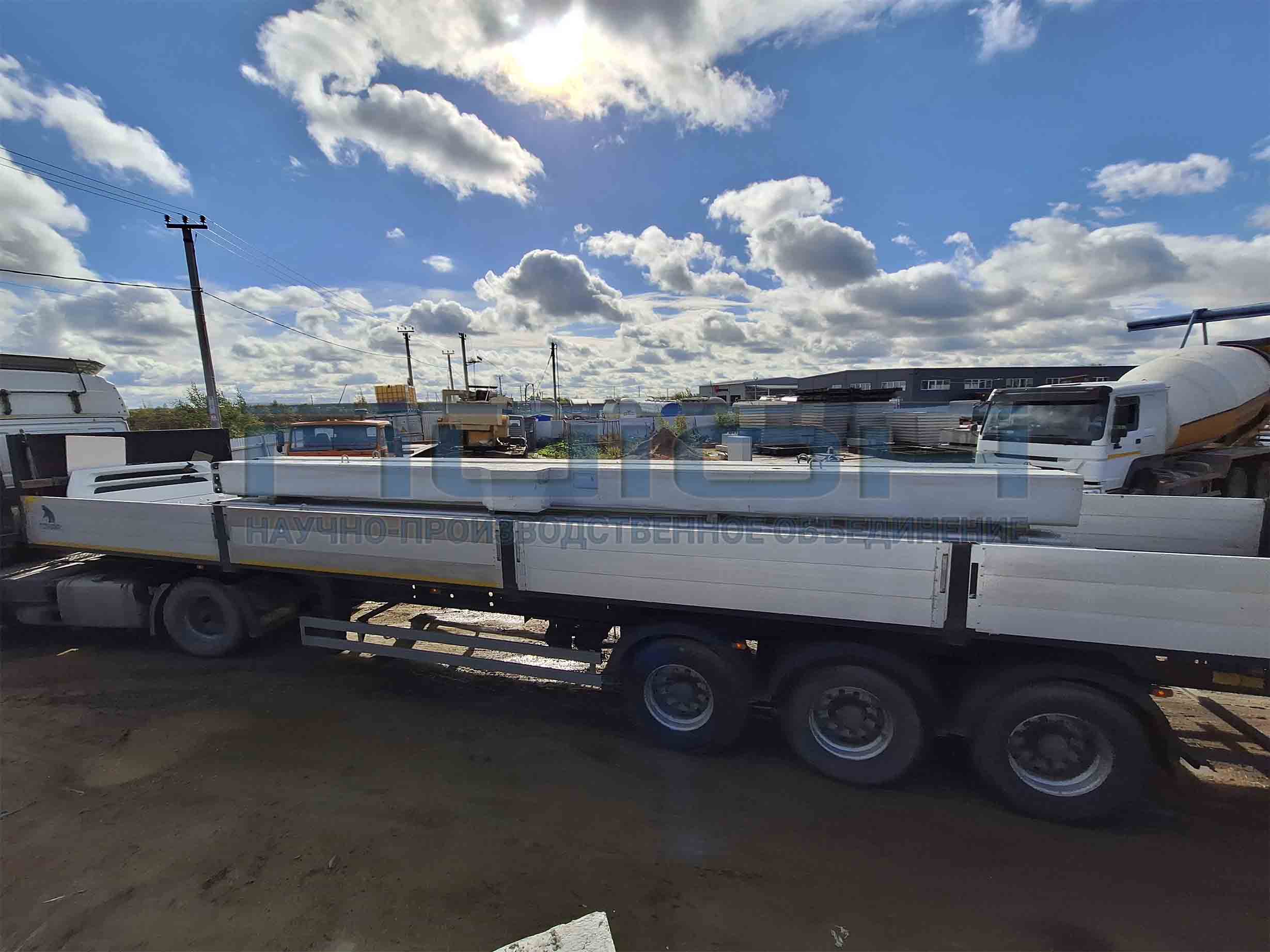

Транспортировать колонны следует в горизонтальном положении в специальном транспорте.
Такие колонны являются ключевым элементом каркаса здания, обеспечивая его жёсткость и устойчивость совместно с другими конструктивными элементами.
